直線導軌的定位方式介紹

      在運用直線導軌的設計中,常常對于如何定位模糊不清。今天小編就對直線導軌的定位方式做一個個人小結,僅供大家參考。

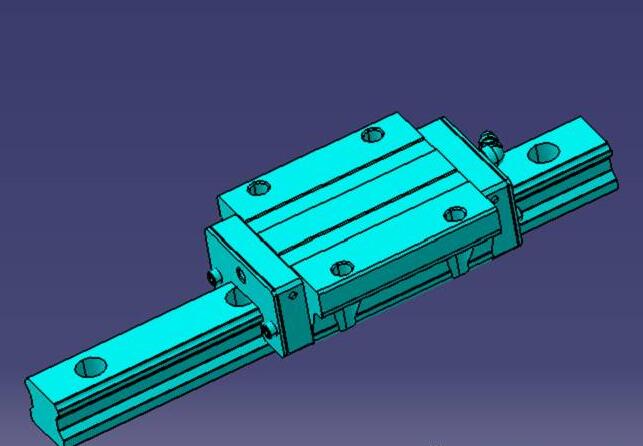

      首先,我們來了解一下直線導軌的結構。如圖所示,可以直觀的看到構成直線導軌的部件有滑軌、滑塊和油嘴,具體結構大家可以參考網上資料自行了解。一般情況下,在滑軌和滑塊的側面有一側是精加工面,用來做定位的擋面。

      其次,我們?cè)賮?lái)了解一下直線導軌的實際應用。在設計過程中使用直線導軌的主要作用為支撐和引導運動部件,使其按給定的方向做往復直線運動。直線導軌常應用在精度要求比較高的機械結構中,可根據具體參數和設計要求通過計算選擇與之相匹配的直線導軌。

      最后,給大家列舉三種不同類型的直線導軌定位方式(主要針對雙導軌使用來介紹,單導軌和雙導軌是一樣的機構)

1、滑塊擋面限位+滑軌定位銷限位,如下圖所示:

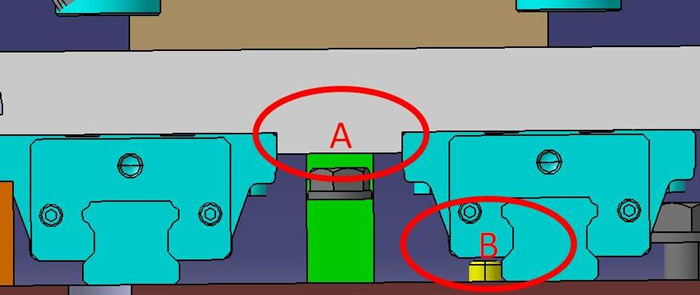

紅色圈A: 所指位置兩個滑塊的內側都做了限位

紅色圈B: 所指滑軌定位基準為一側,另外一側輔助安裝即可。

2、滑塊定位銷限位+滑軌擋面限位,如下圖所示:

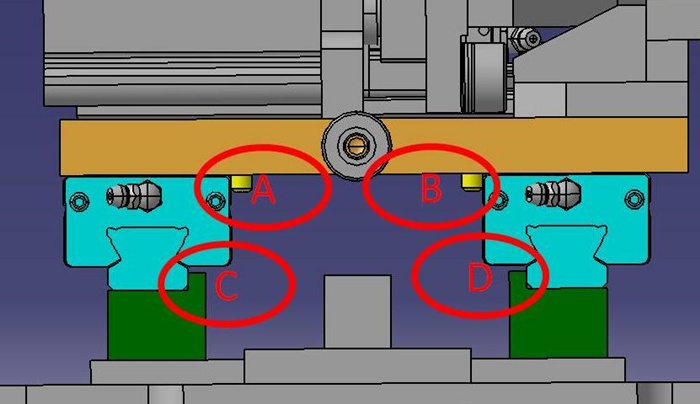

紅色圈A、B: 所指位置兩滑塊的內側都做了限位

紅色圈C、D: 所指滑軌定位基準為一側,另外一側輔助安裝即可。

3、滑塊和滑軌都用定位銷限位,如下圖所示:

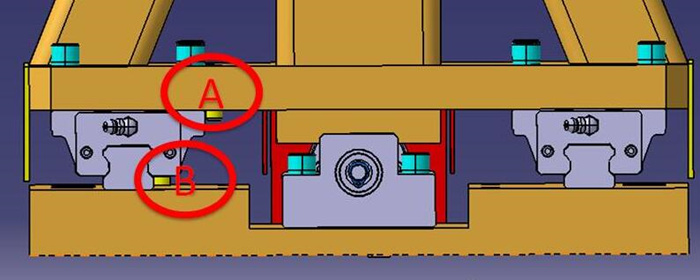

紅色圈A: 所指位置兩個滑塊的內側都做了限位

紅色圈B: 所指滑軌位置為定位基準,采用定位銷定位

      以上內容僅為小編在設計過程中接觸到的,只是直線導軌定位結構中的一部分。大家在設計過程中要根據客戶的具體要求及公司的內部規定,做合理的結構設計。

     備注:在設計過程中,除了要考慮直線導軌的定位問題之外,還要考慮其防塵問題(如追加防護板)、注油口注油問題(如操作是否方便)以及限制機構的位移問題等,只有這樣才能設計出理想的結構。
