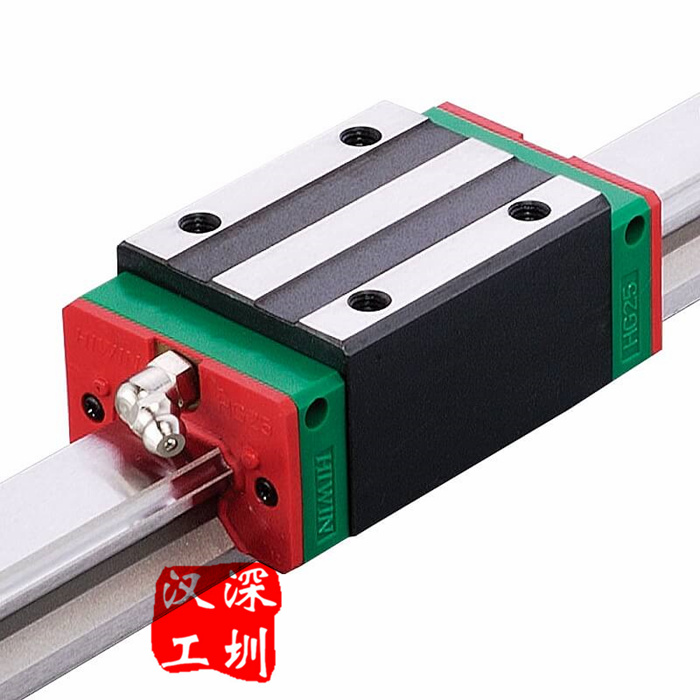

上銀導軌滑塊HGW15CC系列

具體可以咨詢客服人員索取高清圖紙(有pdf、2d、3d圖紙)




上銀直線導軌HG系列,為四列式單圓弧牙型接觸直線導軌,同時整合優化結構設計之超重負荷精密直線導軌,相較于其他之直線導軌提升了負荷與剛性能力;具備四方向等負載特色、及自動調心的功能,可吸收安裝面的裝配誤差,得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢,HIWIN 四列式超重負荷HG直線導軌,即為基于此理念開發之產品。

HG系列直線導軌特點:

(1) 自動調心能力

來自圓弧溝槽的DF(45°-45°)組合,在安裝的時候,藉由鋼珠的彈性變形及接觸點的轉移,即使安裝面多少有些偏差,也能被HG滑塊內部吸收,產生自動調心能力之效果而而得到高精度穩定的平滑運動。

(2) 具有互換性

由于對生產制造精度嚴格管控,直線導軌尺寸能維持在一定的水平內,且滑塊有保持器的設計以防止鋼珠脫落,因此部份系列精度具可互換性,客戶可依需要訂購導軌或滑塊,亦可分開儲存導軌及滑塊,以減少儲存空間。

(3) 所有方向皆具有高剛性

運用四列式圓弧溝槽,配合四列鋼珠等45度之接觸角度,讓鋼珠達到理想的兩點接觸構造,能承受來自上下和左右方向的負荷;在必要時更可施加預壓以提高剛性。

產品規格說明:

HG系列分為非互換性及互換性型兩種直線導軌,兩者規格尺寸相同,主要差異點在于互換性型之滑塊、導軌可單出互換使用,較便利,但其組合精度無法達到非互換性型之超高精度,不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求,互換性型之組合精度目前已達到一定的水平,對不需配對安裝直線導軌的客戶而言,是一項很好的選擇。

HG直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求,以利訂貨時雙方對產品的確認。

HG滑塊型式:

HIWIN提供法蘭型及四方型兩種直線導軌,四方型直線導軌分H型與L型,L型為H型之低組裝式直線導軌,其組合高度與法蘭型直線導軌一致。

HG導軌型式:

除了一般上鎖式螺栓孔導軌外,HIWIN亦提供下鎖式螺絲孔導軌,方便客戶安裝使用。

精度等級:

HG系列直線導軌的精度,分為普通C、高H、精密P、超精密SP、超高精密級UP共五級,客戶可依設備精度需求選用精度。

預壓等級:

HG系列直線導軌提供三種標準預壓,可依據用途選擇適當預壓力。

滑塊防塵配備:

高防塵配備代碼

滑塊總長度:

型號尺寸表:

上銀直線導軌靜音型型號:

QHH15CA QHH20CA QHH25CA QHH30CA QHH35CA QHH45CA

QHH20HA QHH25HA QHH30HA QHH35HA QHW15CA QHW20CA QHW25CA QHW30CA QHW35CA QHW45CA QHW20HA,QHW25HA QHW30HA QHW35HA QHW15CB QHW20CB QHW25CB QHW30CB QHW35CB QHW45CB QHW20HB QHW25HB,QHW30HB QHW35HB QHW15CC QHW20CC QHW25CC QHW30CC QHW35CC QHW45CC QHW20HC QHW25HC QHW30HC,

上銀直線導軌高組裝方形型號:

HGH15CA HGH20CA HGH20HA HGH25CA HGH25HA HGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA

上銀直線導軌高組裝法蘭形型號:

HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA

上銀直線導軌高組裝法蘭形下鎖式型號:

HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB

上銀直線導軌高組裝法蘭形上下鎖式型號:

HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC HGW55CC HGW55HC HGW65CC HGW65HC

上銀直線導軌低組裝方形上鎖式型號:

EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA

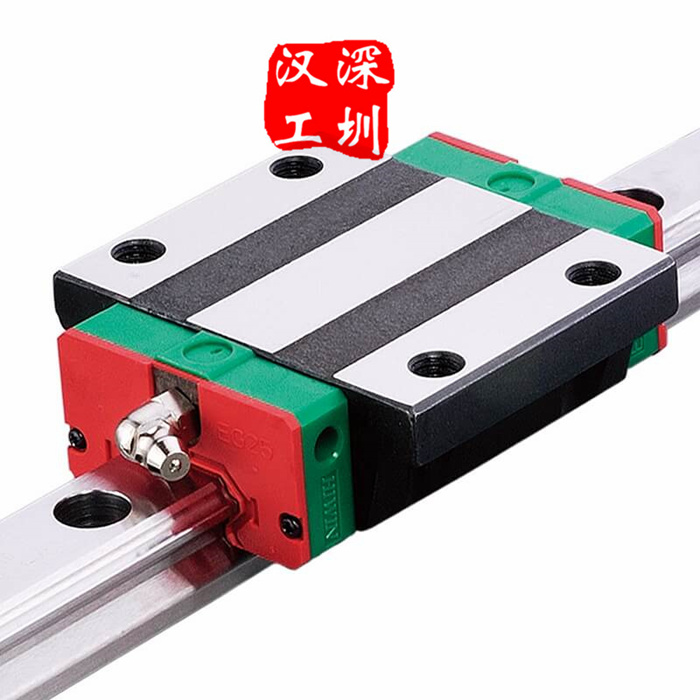

上銀直線導軌低組裝法蘭形上鎖式型號:

EGW15SA EGW15CA EGW20SA EGW20CA EGW25SA EGW30SA EGW30CA

上銀直線導軌低組裝法蘭形下鎖式型號:

EGW15SB EGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB

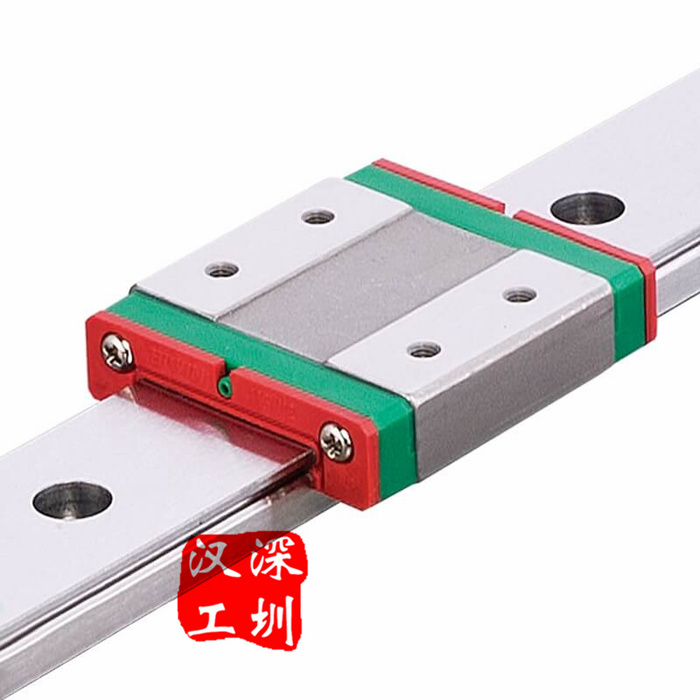

HIWIN微型導軌滑塊型號

MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H

MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H
